Eine Schwenkkomponente ist nicht immer die eigentliche Ursache für die in einem Schwenksystem beobachteten Probleme. In den meisten Anlagen werden der Schwenkring, der Antrieb und die Tragkonstruktion als Einzelkomponenten korrekt ausgewählt und berechnet, dennoch kommt es im Betrieb zu ungleichmäßigem Verschleiß, übermäßigem Spiel oder steigendem Drehwiderstand. In vielen Fällen ist der Grund derselbe: Die drei Elemente wurden als separate Teile betrachtet und nicht als ein einziges System, dessen Verhalten durch ihr Zusammenspiel bestimmt wird.

Die Tragkonstruktion, der Drehkranz und der Antrieb bilden eine Kette. Lasten und Drehmomente werden über jedes Glied weitergeleitet, und eine Schwachstelle oder ein Fehler an einer beliebigen Schnittstelle wirkt sich auf die anderen aus. Ein perfekt ausgelegter Drehkranz, der auf einer Konstruktion montiert ist, die sich unter Last durchbiegt, verhält sich nicht wie berechnet. Ein korrekt dimensionierter Antrieb, dessen Ritzel schlecht mit dem Zahnkranz in Eingriff steht, verschleißt vorzeitig, unabhängig von seiner Nennleistung. Die Leistungsfähigkeit des Systems wird nicht durch die beste Komponente bestimmt, sondern durch die Qualität der Verbindungen zwischen ihnen.

In diesem Artikel wird erläutert, wie die drei Elemente miteinander interagieren, wo sich die kritischen Schnittstellen befinden, welche Integrationsfehler an den einzelnen Schnittstellen am häufigsten auftreten und wie man diese bereits in der Planungsphase vermeiden kann, anstatt sie erst im Einsatz zu entdecken.

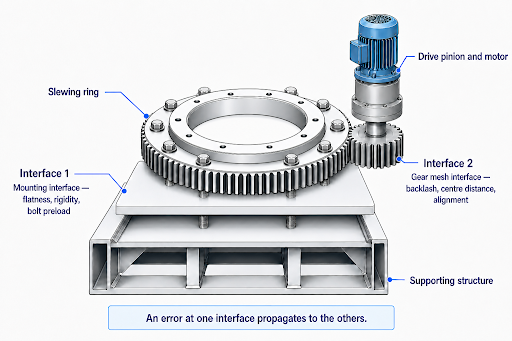

Die drei Elemente und die beiden Schnittstellen

Es ist hilfreich, sich ein Schwenksystem als drei Elemente vorzustellen, die über zwei Schnittstellen miteinander verbunden sind.

Die drei Elemente sind die Tragkonstruktion, die das System trägt, der Drehkranz, der die Lasten aufnimmt und die Drehbewegung ermöglicht, sowie der Antrieb, der das Drehmoment über ein mit dem Zahnkranz kämmendes Ritzel überträgt. An den beiden Schnittstellen entscheidet sich, ob die Integration gelingt oder scheitert: an der Befestigungsschnittstelle zwischen Tragkonstruktion und Drehkranz sowie an der Zahnrad-Kämmungsschnittstelle zwischen Antriebsritzel und Zahnkranz.

Die meisten Integrationsfehler treten an diesen beiden Schnittstellen auf, und die meisten davon entstehen bereits während der Konstruktion und Montage, nicht erst im Betrieb. Genau aus diesem Grund lassen sie sich vermeiden.



Schnittstelle 1: Aufbau und Drehkranz

Die Befestigungsschnittstelle bestimmt, wie die Last vom Drehkranz in die Konstruktion und zurück übertragen wird. Drei Faktoren entscheiden darüber, ob diese Übertragung gleichmäßig erfolgt.

Der erste Faktor ist die Ebenheit der Oberfläche. Eine unebene Montagefläche führt dazu, dass sich der Ring beim Verschrauben verformt, wodurch die Laufbahn verzerrt wird und sich die Belastung auf wenige Wälzkörper konzentriert. Der zweite Faktor ist die strukturelle Steifigkeit. Unter Last biegt sich die Tragkonstruktion durch, und ist sie nicht steif genug, um den Ring gleichmäßig zu stützen, verändert sich die Lastverteilung im Inneren des Lagers während des Maschinenbetriebs. Der dritte Faktor ist die Schraubenvorspannung. Eine gleichmäßige, korrekt aufgebrachte Vorspannung hält die Fügefläche zusammen; eine ungleichmäßige oder unzureichende Vorspannung führt zu derselben Verformung wie eine unebene Oberfläche.

Diese drei Faktoren sind eng miteinander verknüpft und werden in unserem Artikel über Einbautoleranzen und Oberflächenebenheit bei Drehkränzen ausführlich behandelt. Im Hinblick auf die Integration ist der entscheidende Punkt, dass die Konstruktion keine passive Basis darstellt. Sie ist ein aktiver Bestandteil des Lastpfades, und ihre Ebenheit, Steifigkeit sowie die Schraubverbindung bestimmen unmittelbar die Leistungsfähigkeit des Drehkranzes.

Eine häufige und wichtige Nuance besteht darin, dass die Steifigkeit über die gesamte Baugruppe hinweg aufeinander abgestimmt sein muss. Das Ziel besteht nicht darin, jedes Element so steif wie möglich zu gestalten, sondern sicherzustellen, dass sich die Struktur, der Ring und die Verbindung kontrolliert und ausgewogen verformen, damit sich die Spannungen nicht auf das steifste Element konzentrieren. Dasselbe Prinzip gilt auch bei der Integration von Planetengetrieben in Schwenksystemen.



Schnittstelle 2: Schwenkring und Antrieb

An der Zahnrad-Eingriffsfläche greift das Antriebsritzel in den Zahnkranz ein, um das Drehmoment zu übertragen. Dies ist die für Schwenksysteme spezifischste Schnittstelle, an der Integrationsfehler sowohl häufig auftreten als auch schwerwiegende Folgen haben können.

Der zentrale Parameter ist das Spiel: der Abstand zwischen den Zähnen des Ritzels und denen des Zahnkranzes. Das Spiel darf weder zu gering noch zu groß sein. Zu geringes Spiel führt dazu, dass die Zahnräder klemmen, was Reibung, Wärmeentwicklung und beschleunigten Verschleiß verursacht und in extremen Fällen die Drehung blockiert. Ein zu großes Spiel führt dazu, dass die Zähne schlecht ineinandergreifen, was unter Last zu Stößen zwischen den Zähnen, Geräuschen, Zahnschäden und beschleunigtem Verschleiß führt. Das korrekte Spiel liegt innerhalb eines festgelegten Bereichs und ist kein Sollwert von Null.

Das Spiel muss auf eine bestimmte Weise eingestellt werden, die die Integrationsteams einhalten müssen. Ein Schwenkrad ist niemals perfekt rund; es weist einen höchsten Punkt des radialen Rundlaufs auf, den Punkt maximaler Exzentrizität, den der Hersteller in der Regel durch eine Markierung auf dem Ring kennzeichnet. Das Spiel muss an diesem höchsten Punkt eingestellt werden, indem der Achsabstand zwischen Ritzel und Zahnkranz angepasst wird. Wird das Spiel an einer anderen Stelle eingestellt, ist der Eingriff zu fest, sobald sich der höchste Punkt in den Eingriff dreht, und die Zahnräder blockieren einmal pro Umdrehung. Der korrekte Spielwert wird üblicherweise als Funktion des Zahnradmoduls definiert oder direkt in der Einbaudokumentation des Herstellers angegeben, wobei der genaue Wert für das jeweilige Zahnrad angegeben ist.

Zwei weitere Faktoren vervollständigen die Schnittstelle. Der Achsabstand zwischen Ritzel und Zahnkranz, der das Spiel bestimmt, muss durch eine starre und korrekt positionierte Ritzelhalterung gewährleistet werden; wenn sich die Ritzelhalterung verbiegt oder verschiebt, ändert sich das Spiel im Betrieb. Zudem muss die Ausrichtung der Ritzelachse relativ zum Zahnkranz korrekt sein, damit die Zähne über ihre gesamte Breite und nicht nur an einer Kante miteinander in Kontakt kommen.



Wie die Elemente miteinander interagieren

Der Grund, warum der Integration besondere Aufmerksamkeit geschenkt werden sollte, liegt darin, dass die drei Elemente nicht unabhängig voneinander sind. Ein an einer Stelle auftretendes Problem zeigt sich an anderer Stelle als Symptom, was die Diagnose von Integrationsfehlern im Nachhinein erschwert.

Eine Konstruktion, die sich unter Last durchbiegt, verändert die Lastverteilung im Drehkranz, und genau diese Durchbiegung kann den Zahnkranz relativ zum Ritzel verschieben, wodurch sich das Spiel verändert. Eine unebene Montagefläche verformt die Laufbahn und kann auch das Zahnrad verformen, was sich auf den Zahneingriff auswirkt. Der Verlust der Schraubenvorspannung ermöglicht Mikrobewegungen, die sich sowohl als Lagerverschleiß als auch als variables Spiel am Antrieb bemerkbar machen. Ein schlecht eingreifendes Ritzel überlastet bestimmte Zähne und leitet Schwingungen und Stöße sowohl an den Ring als auch an die Konstruktion zurück.

In jedem Fall kann das sichtbare Symptom – ungleichmäßiger Verschleiß, steigendes Drehmoment, Geräusche, zunehmendes Spiel – an einem anderen Bauteil auftreten als dem, an dem der Fehler seinen Ursprung hatte. Aus diesem Grund muss das System als Ganzes betrachtet werden. Die Behebung eines Symptoms am Lager, ohne die Konstruktion und den Antrieb zu überprüfen, bedeutet oft, dass zwar die Auswirkung behoben wird, die Ursache jedoch bestehen bleibt.



Häufige Integrationsfehler und wie man sie vermeidet

Die meisten Integrationsprobleme lassen sich auf eine Reihe erkennbarer Fehler zurückführen, die sich jeweils bereits in der Konstruktions- und Montagephase vermeiden lassen.



Das Muster lässt sich über den gesamten Bereich hinweg beobachten: Integrationsfehler treten bereits in einem frühen Stadium auf, lassen sich in der Entwurfsphase kostengünstig vermeiden, sind jedoch kostspielig zu beheben, sobald das System fertiggestellt ist und in Betrieb genommen wurde.



Ein praktisches Vorgehen zur korrekten Integration

Ein strukturierter Ansatz reduziert Integrationsfehler erheblich:

1. Definieren Sie das System, nicht nur die Komponenten. Ermitteln Sie die Belastungen, Momente, Drehmomente, den Arbeitszyklus und die Umgebungsbedingungen für die Baugruppe als Ganzes.
2. Gestalten Sie die Befestigungsschnittstelle sorgfältig. Legen Sie Ebenheit, Rauheit, strukturelle Steifigkeit und die Vorspannung der Schrauben als technische Anforderungen fest, nicht als Fertigungsdetails.
3. Überprüfen Sie die Konstruktion unter Belastung. Vergewissern Sie sich, dass die Durchbiegung der Konstruktion innerhalb akzeptabler Grenzen liegt und mit dem Ring und der Verbindung vereinbar ist.
4. Stellen Sie den Zahnradeingriff korrekt ein. Ermitteln Sie den höchsten Punkt des Rundlaufs, stellen Sie an dieser Stelle das Spiel über den gesamten Achsabstand auf den vorgegebenen Bereich ein und überprüfen Sie die Ausrichtung des Ritzels.
5. Überprüfen Sie die Schnittstellen nach der Montage. Überprüfen Sie die Ebenheit nach dem Verschrauben und das Spiel nach dem Einbau des Ritzels erneut, da sich beides durch die Vorspannung und die Montage verschieben kann.
6. Betrachten Sie das Ergebnis als ein System. Dokumentieren Sie die Integration so, dass jedes spätere Symptom auf die Schnittstelle zurückgeführt werden kann, an der es seinen Ursprung hat.

Die Einhaltung dieser Abfolge verursacht keine nennenswerten Mehrkosten. Dadurch wird der Aufwand in die Phase verlagert, in der sich Fehler am kostengünstigsten vermeiden lassen.



Wie sich Integrationsprobleme in der Praxis üblicherweise darstellen

In vielen Praxisfällen wird das erste sichtbare Symptom nicht als Integrationsproblem beschrieben. Es äußert sich in Form eines ansteigenden Drehmoments, wiederkehrender Getriebegeräusche, ungleichmäßigen Zahnverschleißes, lokalisierten Lagerverschleißes oder eines Spieles, das sich während der Drehung verändert. Diese Symptome sind auch für die Erkennung von Verschleiß in Schwenksystemen von Bedeutung, obwohl ihre eigentliche Ursache im Bauteil selbst oder an einer seiner Schnittstellen liegen kann. Diese Symptome lenken Inspektionsteams in der Regel zunächst auf das Lager oder den Antrieb, da dort das Symptom sichtbar ist. Der Ursprung kann jedoch in der Befestigungsschnittstelle, der Ritzelauflage oder der unter Last durchbiegenden Konstruktion liegen.

An dieser Stelle wird die systemische Perspektive praktisch unverzichtbar. Ein Lager, das ausgetauscht wird, ohne die Montagefläche und die Konstruktion zu überprüfen, weist am neuen Ring häufig dasselbe Verschleißmuster auf. Ein Antrieb, der repariert wird, ohne die Ausrichtung des Ritzels oder das Spiel am höchsten Punkt zu berücksichtigen, erzeugt erneut dieselben Getriebegeräusche. Das Symptom ändert sich; die Ursache bleibt dieselbe. Um Integrationsprobleme bis zu ihrer Ursache zurückzuverfolgen, muss man die Schnittstellen betrachten, nicht nur die einzelnen Komponenten.



Wo Integration am wichtigsten ist

Die Integrationsdisziplin ist bei jeder Schwenkanwendung von Bedeutung, doch ihre Auswirkungen nehmen zu, wenn hohe Lasten auftreten, die Konstruktion groß oder flexibel ist und der Antrieb ein erhebliches Drehmoment überträgt. Hebe- und Plattformmaschinen, Kräne, große Positioniersysteme, Solar-Nachführsysteme und schwere rotierende Anlagen vereinen alle erhebliche Lasten mit Konstruktionen, die sich durchbiegen, und Antrieben, die präzise ineinandergreifen müssen. In diesen Systemen ist der Unterschied zwischen einer korrekt integrierten Baugruppe und einer nur annähernd integrierten Baugruppe der Unterschied zwischen der berechneten Lebensdauer und einem vorzeitigen, schwer zu diagnostizierenden Ausfall.



Wie die TGB-Gruppe die Integration fördert

Mit mehr als 30 Jahren Erfahrung im Bereich Bewegungslösungen arbeitet die hauseigene Konstruktionsabteilung der TGB-Gruppe gemeinsam mit den Kunden an der Integration von Drehkränzen und Drehantrieben in deren Maschinen und beschränkt sich dabei nicht nur auf die Auswahl der einzelnen Komponenten. Dazu gehört die Beratung hinsichtlich der Befestigungsschnittstelle, der konstruktiven Anforderungen und des Zahneingriffs, damit sich die Baugruppe als System und nicht als eine Ansammlung einzelner Teile verhält.

Da die Ebenheitsgrenzen, die Schraubenspezifikationen, der Spielbereich und die Ausrichtungsanforderungen von den jeweiligen Produkten abhängen, stellt TGB diese Parameter in der technischen Dokumentation für den ausgewählten Drehkranz und Antrieb bereit und unterstützt das Konstruktionsteam dabei, die Schnittstellen korrekt für die tatsächlichen Betriebsbedingungen der Anwendung zu definieren.
