Ralle di rotazione

Tutte le serie

Tu sei qui:

Home
Ralle

Soluzioni di corone di rotazione di TGB Group

TGB Group è un produttore e distributore internazionale leader di corone di rotazione. I nostri prodotti sono progettati per operare nelle condizioni più estreme, garantendo prestazioni ottimali, come dimostra la fiducia accordataci dalle migliori aziende del settore da oltre 30 anni.

La nostra ampia gamma di cuscinetti di rotazione, unita alla vasta esperienza del nostro reparto tecnico, rende TGB Group la scelta ideale per i clienti più esigenti.

Che cos’è una corona di rotazione?

TGB Group è un produttore leader di cuscinetti di rotazione e siamo specializzati nella realizzazione di corone di rotazione di alta qualità, progettate per offrire precisione e durata nel tempo.

Una corona di rotazione è un tipo di cuscinetto che consente il movimento rotativo supportando al contempo carichi elevati, come carichi assiali, radiali e momenti di ribaltamento. Generalmente è composta da due anelli — uno interno e uno esterno — separati da elementi volventi come sfere o rulli. Questi componenti permettono una rotazione fluida e, in alcuni casi, la corona di rotazione integra una dentatura per la trasmissione della coppia.

Le corone di rotazione sono essenziali per un’ampia gamma di macchinari industriali, tra cui gru, escavatori, turbine eoliche e sistemi robotici, dove consentono una rotazione efficiente in condizioni di carico gravose. Spesso sono dotate di dentatura interna o esterna e di ingrassatori per la manutenzione, garantendo prestazioni durature nel tempo.

I nostri cuscinetti di rotazione sono realizzati secondo i più elevati standard del settore, assicurando prestazioni affidabili e di lunga durata anche negli ambienti più impegnativi.

Tipi di Ralle di Rotazione

E, I, SD e Fusione

I principali tipi di ralle di rotazione prodotti da TGB sono a dentatura esterna, dentatura interna, senza dentatura o in acciaio stampato.

Inoltre, a seconda dell’applicazione, integrano sfere o rulli, a una o due file. Disponiamo anche di una serie leggera con ralle di rotazione a basso peso e alte prestazioni.

In TGB Group disponiamo di un’ampia gamma di modelli standard, ma se il vostro progetto richiede un cuscinetto speciale, il nostro team di ingegneri sarà lieto di aiutarvi a trovare o progettare il prodotto più adatto alle vostre esigenze.

Ralla di Rotazione con Dentatura Esterna

I denti sono posizionati sul bordo esterno della ralla. Viene comunemente utilizzata in gru e macchinari da costruzione grazie alla sua elevata capacità di trasmissione della potenza.

Ralla di Rotazione con Dentatura Interna

I denti sono situati all’interno dell’anello. Questo design protegge i denti dall’ambiente esterno, rendendola ideale per applicazioni che richiedono protezione da polvere o sporco.

Ralla di Rotazione Senza Dentatura

Non dispone di denti e viene utilizzata in applicazioni in cui il movimento rotatorio non richiede trasmissione di potenza tramite ingranaggi. È impiegata in sistemi che richiedono una rotazione precisa, ma senza carico laterale da ingranaggi.

Ralla di Rotazione Leggera

Queste ralle sono progettate per applicazioni in cui il peso è un fattore critico. Grazie a una geometria ottimizzata che riduce il materiale utilizzato nella loro costruzione, mantengono la capacità di carico e la precisione. Sono ideali per macchinari mobili e per il settore dell’imballaggio.

Ralla di Rotazione in Ghisa

Realizzate in ghisa, queste ralle sono estremamente robuste e progettate per sopportare condizioni di lavoro molto impegnative, soprattutto nei macchinari pesanti.

Ralla di Rotazione a Sfere a Una Fila

Ogni sfera ha un contatto a quattro punti con le piste, ideale per carichi moderati e precisione nel movimento.

Ralla di Rotazione a Sfere a Due File

Aumenta la stabilità e la capacità di carico, risultando adatta per macchinari pesanti.

Ralle di Rotazione a Rulli

Utilizzano rulli cilindrici invece delle sfere, consentendo di sopportare carichi più elevati. Ideali per applicazioni con alti carichi assiali.

Applicazioni delle Ralle di Rotazione

Le ralle di rotazione, conosciute anche come ralle per piattaforme rotanti, ralle girevoli o cuscinetti di rotazione a quattro punti di contatto, vengono utilizzate in un’ampia gamma di applicazioni in diversi settori. Alcuni esempi di settori in cui si utilizzano cuscinetti di rotazione sono:

Macchinari per Costruzioni Pesanti

Le ralle di rotazione per escavatori e gru a torre sono essenziali nei macchinari per costruzioni pesanti, consentendo una rotazione precisa e stabile anche sotto carichi estremi. Vengono utilizzate in terne, perforatrici e gru mobili, supportando elevati momenti di ribaltamento e carichi assiali.

Turbine per Energia Eolica

Nelle turbine eoliche, le ralle girevoli svolgono un ruolo fondamentale regolando l’orientamento del rotore e delle pale per massimizzare la generazione di energia. Sono resistenti a condizioni climatiche estreme, garantendo durata e rendimento continuo.

Robotica Industriale e Automazione

Nei sistemi robotici, le ralle rotative consentono una rotazione precisa e affidabile, essenziale per attività di assemblaggio e imballaggio. L’elevata capacità di carico e precisione le rende ideali per applicazioni di automazione industriale.

Apparecchiature Mediche di Precisione

Le ralle di rotazione leggere sono fondamentali nelle apparecchiature mediche, come gli scanner per risonanza magnetica e i dispositivi di diagnostica per immagini, dove la precisione è essenziale per ottenere risultati affidabili.

Applicazioni Aerospaziali

Nel settore aerospaziale, le ralle di rotazione offrono precisione e controllo in sistemi come radar e lanciatori di satelliti. Sono progettate per resistere ad ambienti estremi e garantire la sicurezza in ogni operazione.

Attrezzature per la Movimentazione e il Trasporto di Materiali

Le ralle girevoli sono essenziali nelle gru portuali, negli impilatori e in altre attrezzature per il trasporto di materiali, garantendo rotazione fluida e stabilità nelle operazioni pesanti.

Veicoli Militari e Sistemi di Difesa

Nei sistemi di difesa, come veicoli blindati e lanciatori di missili, le ralle di orientamento garantiscono manovrabilità e resistenza. Sono progettate per condizioni di elevata esigenza operativa.

Macchinari per l’Estrazione Mineraria e la Lavorazione dei Minerali

Negli ambienti minerari, le ralle di rotazione si distinguono per la loro resistenza all’usura e stabilità, venendo utilizzate in macchinari come perforatrici e nastri trasportatori.

Applicazioni Marine e Offshore

Le ralle di rotazione per attrezzature marittime sono indispensabili nelle gru marine e nei sistemi di perforazione offshore, operando in ambienti altamente corrosivi con prestazioni affidabili.

Macchinari Agricoli

Nei macchinari agricoli, come mietitrebbie e sistemi di irrigazione, le ralle di rotazione per rimorchi consentono movimenti precisi e fluidi, ottimizzando l’efficienza sul campo.

Specifiche Tecniche delle Ralle di Rotazione

Le ralle di rotazione di TGB Group sono progettate per offrire prestazioni ottimali in un’ampia varietà di applicazioni industriali. La corretta installazione e manutenzione sono fondamentali per garantirne durata, affidabilità e massima efficienza operativa. Di seguito presentiamo i principali aspetti tecnici da tenere in considerazione:

Lubrificazione Corretta

Per un funzionamento fluido e duraturo, è indispensabile mantenere una lubrificazione adeguata della ralla di rotazione. Questo include sia la pista di rotolamento sia la dentatura, nel caso di ralle dentate. Una lubrificazione regolare non solo riduce l’usura, ma minimizza anche il rischio di guasti durante l’utilizzo.

Bulloneria e Coppia di Serraggio

L’utilizzo della bulloneria adeguata è essenziale per garantire stabilità e prestazioni della ralla di rotazione. Inoltre, tutti i bulloni devono essere serrati seguendo i valori di coppia di serraggio specificati dal produttore, assicurando un fissaggio sicuro ed evitando deformazioni della struttura.

Sede della Ralla

La sede della ralla, ovvero la base su cui viene installata, deve rispettare rigorosamente le specifiche del manuale di installazione TGB. Una superficie irregolare o non preparata correttamente può provocare usura prematura e compromettere la precisione e la sicurezza dell’operazione.

Finiture Personalizzate

TGB Group offre la possibilità di fornire ralle di rotazione verniciate nel colore RAL desiderato dal cliente, consentendo di adattarle ai requisiti estetici o normativi specifici di ogni progetto. Inoltre, possono essere applicati trattamenti superficiali specializzati, come rivestimenti anticorrosione, ideali per applicazioni in ambienti estremi. Queste finiture garantiscono una protezione aggiuntiva contro l’ossidazione e prestazioni affidabili anche in condizioni avverse.

Manuale di Installazione e Manutenzione

Per garantire un’installazione e una manutenzione ottimali, TGB Group mette a disposizione dei propri clienti un dettagliato manuale di installazione e manutenzione. Questo documento include tutte le specifiche tecniche necessarie, consigli pratici e le migliori pratiche per prolungare la vita utile della ralla di rotazione.

Installazione e Manutenzione delle Ralle di Rotazione

Una corretta installazione delle ralle di rotazione è un fattore determinante per garantire prestazioni, sicurezza e durata nel tempo. È fondamentale che le superfici di appoggio siano perfettamente piane, pulite e lavorate secondo le tolleranze raccomandate, assicurando un contatto uniforme che eviti tensioni localizzate durante il funzionamento. L’allineamento preciso dell’insieme e il serraggio controllato della bulloneria, seguendo uno schema incrociato e le corrette coppie di serraggio, contribuiscono a una distribuzione omogenea dei carichi e a un funzionamento stabile del sistema.

Per quanto riguarda la manutenzione, le ralle di rotazione richiedono controlli periodici finalizzati a preservarne le condizioni operative. La lubrificazione regolare, utilizzando grassi adeguati all’ambiente e all’applicazione, è essenziale per ridurre l’usura e proteggere le piste di rotolamento dalla contaminazione. Inoltre, l’ispezione visiva di guarnizioni, bulloni ed elementi di fissaggio consente di individuare tempestivamente eventuali disallineamenti, giochi anomali o segni di fatica.

Una strategia di manutenzione preventiva, adattata al ciclo di lavoro e alle condizioni ambientali dell’applicazione, contribuisce a prolungare la vita utile della ralla di rotazione e a ridurre al minimo i fermi imprevisti. Questo approccio è particolarmente importante nelle applicazioni industriali più esigenti, dove l’affidabilità del sistema di rotazione è fondamentale per la continuità operativa delle attrezzature.

Prodotti Correlati

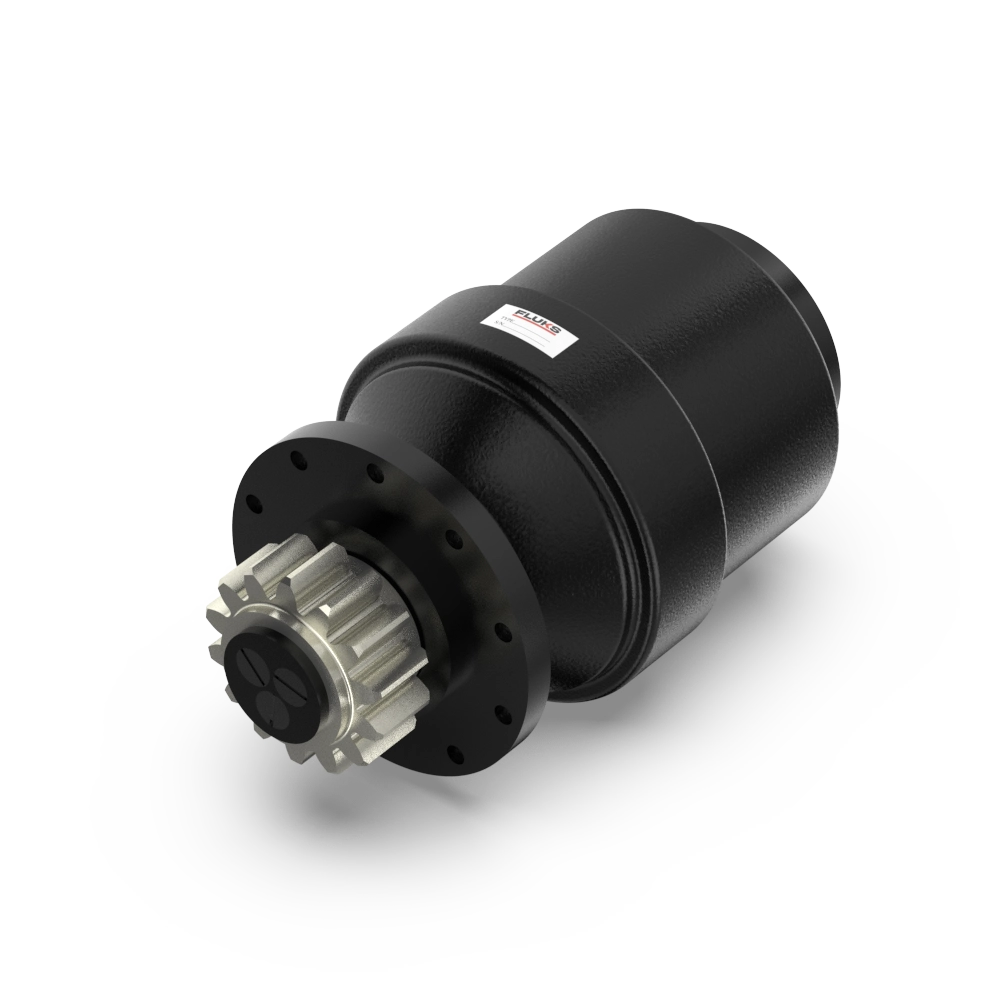

Le ralle di rotazione vengono comunemente integrate in sistemi di rotazione completi insieme a riduttori epicicloidali, pignoni e moduli di azionamento. Scoprite la nostra gamma di prodotti correlati per configurare soluzioni di rotazione adattate a ogni applicazione.

Richiedi informazioni

TGB Group è sempre a disposizione per trovare la soluzione perfetta per i propri clienti. Contattaci e troveremo la risposta più adatta alle tue esigenze.

Dati tecnici

Scarica la scheda tecnica con tutte le caratteristiche relative a questo prodotto.
