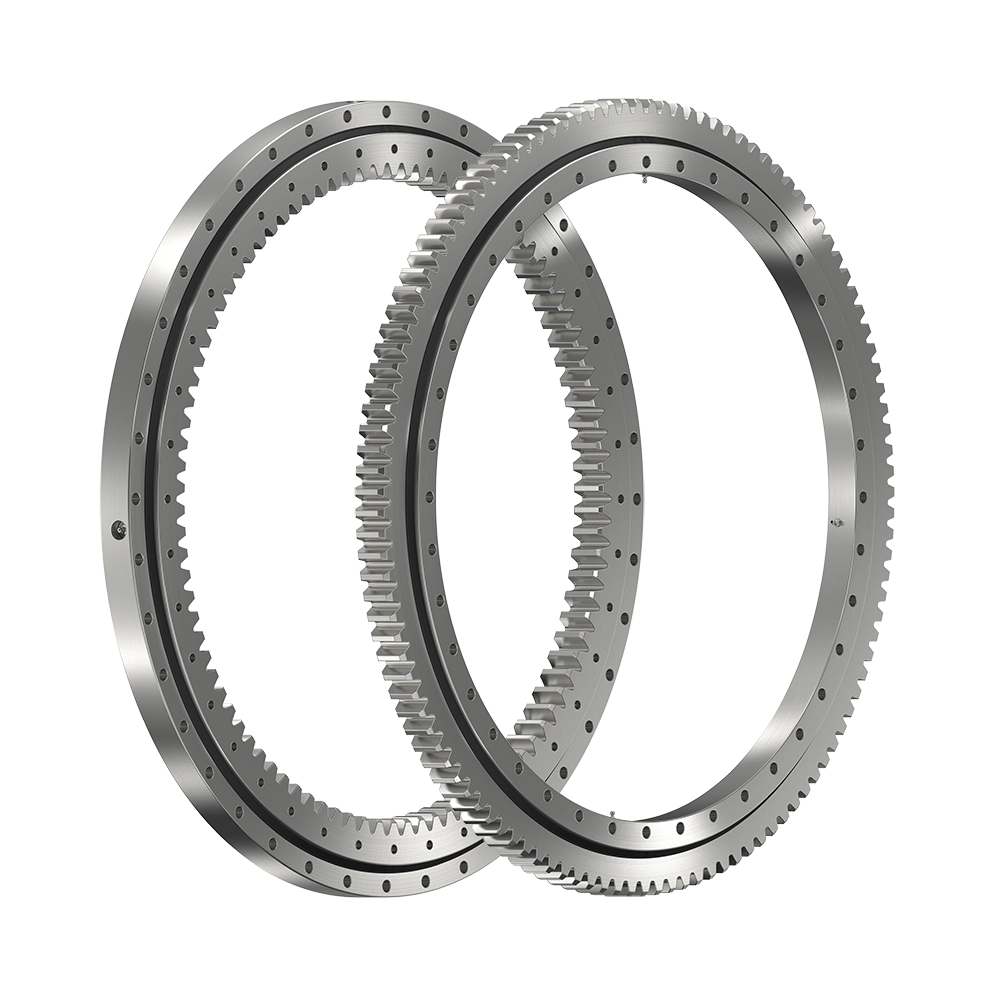

Slewing ring
With one or two rows of balls to support the highest loads.
Screw worm
It can be straight or globoid depending on the needs or type of slew drive.
Housing
Designed to be watertight and provide robustness to the system.
Greasing nipple
Located in strategic places to ensure proper lubrication of moving parts.

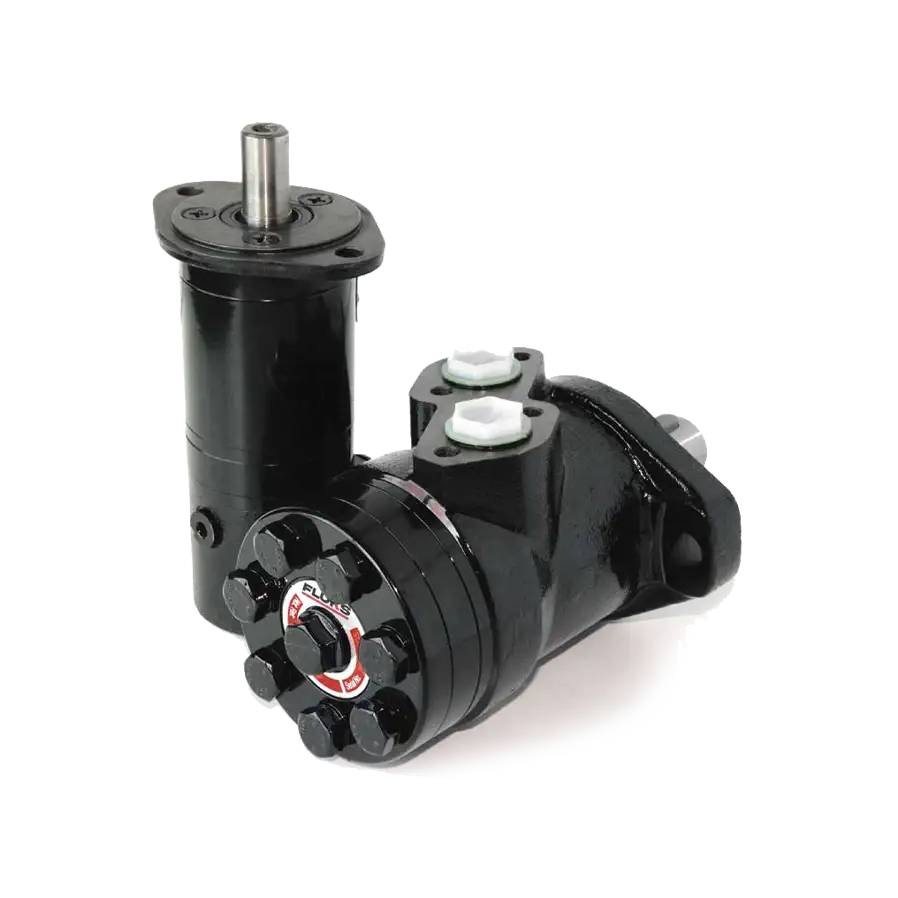

Motor flange
It is used to adapt the connection of the hydraulic or electric motor, also to adapt the placement of an encoder.
Top plate
A top plate is used to give a little thickness and avoid contacts during rotation.
Che cos’è un modulo di rotazione?
Un modulo di rotazione è un sistema di rotazione compatto e robusto, ideale per applicazioni che richiedono movimenti rotativi controllati, supportando carichi assiali e radiali in condizioni impegnative. Questo meccanismo di rotazione incorpora una corona girevole all’interno di una carcassa chiusa, dove l’azionamento di rotazione avviene tramite una vite senza fine, garantendo un movimento fluido e stabile.
I sistemi rotativi di TGB Group si distinguono per durata ed efficienza in applicazioni industriali, energie rinnovabili, edilizia e altro ancora. Questi moduli di rotazione, con design fissi o mobili, offrono la possibilità di essere accoppiati a un sistema di rotazione idraulico o elettrico, tramite una flangia adattatrice che consente l’integrazione di motori idraulici o riduttori.
Per applicazioni come i sistemi di energia solare e l’azionamento di un escavatore, i moduli di rotazione TGB garantiscono precisione e resistenza, ottimizzando le prestazioni in ambienti estremi.
Applicazioni Industriali dei Moduli di Rotazione
Moduli di rotazione per energia solare
I moduli di rotazione per il settore solare sono componenti critici dei sistemi di inseguimento solare, poiché garantiscono una rotazione precisa per ottimizzare la posizione dei pannelli solari durante tutto il giorno. Questa precisione aumenta significativamente l’efficienza energetica e la produzione di energia. I moduli di rotazione per inseguimento solare sono progettati per resistere a condizioni ambientali avverse, come forti venti e temperature estreme, rendendoli ideali per inseguitori solari a uno o due assi. L’utilizzo di questi azionamenti nei sistemi fotovoltaici migliora la captazione della luce solare, traducendosi in prestazioni superiori.
Moduli di rotazione per macchinari da costruzione
Nel settore delle costruzioni, i moduli di rotazione per escavatori e gru offrono un’elevata capacità di rotazione e carico. Questi moduli consentono un controllo preciso dei macchinari pesanti, risultando essenziali per operazioni di sollevamento, scavo e altre applicazioni nel settore edile. La loro capacità di gestire carichi elevati con precisione aumenta la sicurezza operativa nei cantieri. I moduli di rotazione vengono utilizzati in escavatori, gru e sistemi di verricello, garantendo prestazioni affidabili ed efficienti negli ambienti di costruzione.
Moduli di rotazione per l’energia eolica
Nel settore dell’energia eolica, i moduli di rotazione sono fondamentali per la rotazione e la regolazione degli aerogeneratori, garantendo che le pale della turbina siano sempre allineate in modo ottimale per catturare la massima quantità di energia eolica. I moduli di rotazione degli aerogeneratori offrono prestazioni affidabili in condizioni meteorologiche estreme e contribuiscono a una generazione efficiente di energia eolica. Questi azionamenti sono progettati per sopportare i carichi dinamici e le sollecitazioni ambientali associate alle applicazioni eoliche.
Serie consigliate: Serie TE Standard per un controllo preciso nei sistemi di imbardata e beccheggio degli aerogeneratori.
Moduli di rotazione per l’automazione industriale
I moduli di rotazione offrono un movimento rotatorio preciso e affidabile nei sistemi di automazione industriale. Che vengano utilizzati in bracci robotici, linee di assemblaggio o macchinari per l’imballaggio, i moduli rotativi per l’automazione migliorano le prestazioni dei processi industriali fornendo movimenti fluidi e controllati. Rappresentano una parte integrante dell’industria dell’automazione, dove precisione ed efficienza sono fondamentali. I moduli di rotazione migliorano la precisione e la velocità dei sistemi automatizzati, aumentando la produttività nelle operazioni industriali.
Serie consigliate: Serie LBE Leggera e Serie BE Standard per robotica e linee di produzione automatizzate.
Moduli di rotazione per attrezzature minerarie
Nel settore minerario, i moduli di rotazione per carichi pesanti sono essenziali per il funzionamento sicuro ed efficiente di macchinari di grandi dimensioni, come piattaforme di perforazione ed escavatori. Questi azionamenti sono progettati per resistere alle condizioni estreme delle operazioni minerarie, inclusi carichi elevati, polvere e detriti. La durata e la robustezza di questi slew drives garantiscono prestazioni affidabili negli ambienti più difficili. I moduli di rotazione per attrezzature minerarie migliorano l’efficienza operativa e riducono i tempi di fermo offrendo un controllo di rotazione fluido per i macchinari pesanti.
Serie consigliate: Serie TE e Serie a Doppia Vite Senza Fine per applicazioni ad alto carico nei macchinari minerari.
Moduli di rotazione per attrezzature marine
I moduli di rotazione per applicazioni marine sono progettati per fornire un movimento rotatorio controllato in gru, verricelli e altre attrezzature marine ad alta potenza. Questi azionamenti sono realizzati per resistere agli ambienti marini corrosivi e alle sollecitazioni meccaniche associate alle operazioni marittime. I moduli di rotazione per applicazioni marine garantiscono prestazioni sicure e affidabili nelle operazioni di carico e scarico su navi e piattaforme marine, dove precisione di movimento e robustezza strutturale sono fondamentali.
Serie consigliate: Serie BE Standard per gru marittime e operazioni offshore.
Moduli di rotazione per difesa e settore aerospaziale
Nelle applicazioni di difesa e aerospaziali, i moduli di rotazione vengono utilizzati per il controllo preciso in apparecchiature come radar, lanciatori di missili e sistemi di comunicazione. Questi meccanismi devono soddisfare rigorosi requisiti di precisione e durata in condizioni estreme. I moduli di rotazione garantiscono una rotazione fluida e un posizionamento preciso, risultando fondamentali nelle operazioni militari e nella tecnologia aerospaziale. La loro capacità di funzionare in modo affidabile in ambienti estremi li rende la scelta preferita per questi settori.
Serie consigliate: Serie TGP Pignone e Serie BE Standard per equipaggiamenti militari e sistemi aerospaziali.
Moduli di rotazione per l’agricoltura
Nel settore agricolo, i moduli di rotazione vengono utilizzati per migliorare le prestazioni dei sistemi di irrigazione, mietitrebbie e irroratrici. Garantendo un movimento rotatorio fluido, migliorano l’efficienza dei macchinari agricoli, riducendo il consumo energetico e aumentando la produttività. I moduli di rotazione per l’agricoltura sono progettati per funzionare in modo affidabile in condizioni avverse, assicurando durata e prestazioni costanti sul campo.
Serie consigliate: Serie leggera LBE e Serie Standard BE per macchinari agricoli.
Moduli di rotazione per il trasporto
Moduli di rotazione per l’industria del tempo libero
I moduli di rotazione per l’industria del tempo libero svolgono un ruolo fondamentale in attrazioni meccaniche, piattaforme mobili, palchi rotanti e attrezzature ricreative dove il movimento rotatorio deve essere preciso, fluido e sicuro. In questo tipo di applicazioni, oltre alle prestazioni meccaniche, è essenziale garantire affidabilità, controllo del movimento e un funzionamento stabile durante cicli ripetitivi e prolungati.
I moduli di rotazione di TGB Group sono progettati per integrarsi in sistemi ricreativi che richiedono rotazioni controllate, sincronizzazione dei movimenti e un elevato livello di sicurezza operativa. La loro struttura robusta e compatta consente di sopportare carichi variabili e momenti di inclinazione derivanti dal movimento di persone o strutture mobili, mantenendo un comportamento stabile e prevedibile.
Grazie alla loro versatilità, questi moduli si adattano sia a installazioni fisse sia ad attrezzature mobili utilizzate in parchi tematici, fiere, simulatori o piattaforme sceniche, contribuendo a offrire un’esperienza fluida e affidabile per l’utente finale.
Serie consigliate: Serie LBE per applicazioni leggere e compatte dove precisione e basso peso sono prioritari, e Serie BE Standard per sistemi ricreativi che richiedono maggiore capacità di carico e un margine strutturale superiore, mantenendo un movimento rotatorio controllato e sicuro.
Moduli di rotazione per apparecchiature mediche
I moduli di rotazione per apparecchiature mediche sono componenti chiave in applicazioni in cui precisione, affidabilità e fluidità del movimento sono essenziali. Vengono utilizzati abitualmente in tavoli diagnostici, apparecchiature di imaging, sistemi di posizionamento dei pazienti e dispositivi medici mobili, dove il controllo esatto del movimento rotatorio influisce direttamente sulla sicurezza e sulla qualità della procedura.
I moduli di rotazione di TGB Group consentono una rotazione stabile, controllata e ripetibile, facilitando il posizionamento preciso di apparecchiature e carichi sensibili. Il loro design compatto favorisce l’integrazione in apparecchiature mediche con limitazioni di spazio, mentre la loro costruzione robusta garantisce un funzionamento affidabile anche in cicli di utilizzo continui.
Inoltre, la possibilità di adattare configurazioni meccaniche e assi facilita l’integrazione in diversi progetti di apparecchiature mediche, sia in ambienti ospedalieri sia in applicazioni cliniche o di laboratorio, dove sono richiesti un elevato livello di affidabilità operativa e una manutenzione ridotta.
Serie consigliate: Serie LBE, adatta per apparecchiature mediche leggere e sistemi di posizionamento in cui peso ridotto e precisione sono prioritari, e Serie BE Standard, indicata per apparecchiature mediche di maggiori dimensioni che richiedono maggiore capacità di carico e un movimento rotatorio sicuro e stabile.

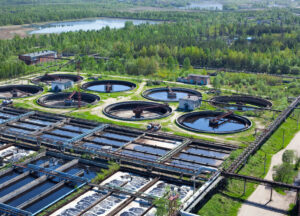

Moduli di rotazione per apparecchiature ambientali
I moduli di rotazione utilizzati nelle apparecchiature ambientali svolgono un ruolo chiave nei sistemi destinati al trattamento dei rifiuti, al riciclaggio, alla depurazione delle acque, alla gestione della biomassa o al monitoraggio ambientale. Queste applicazioni richiedono movimenti rotatori controllati, affidabili e continui, spesso in ambienti aggressivi con umidità, polvere, prodotti chimici o esposizione prolungata agli agenti atmosferici.
I moduli di rotazione di TGB Group sono progettati per operare in modo stabile in queste condizioni, garantendo una rotazione precisa e sicura anche durante cicli di lavoro prolungati. Il design sigillato e la robustezza meccanica contribuiscono a ridurre la manutenzione e ad assicurare una lunga vita utile del sistema, fattori critici negli impianti ambientali dove l’affidabilità operativa è prioritaria.
Serie consigliate: Serie BE Standard, adatta per macchinari ambientali di carico medio, come attrezzature per il riciclaggio, classificatori, sistemi di trattamento dei rifiuti o impianti di depurazione, dove è richiesto un equilibrio tra capacità di carico, durata e facilità di integrazione. Serie LBE Leggera, indicata per apparecchiature ausiliarie o sistemi di rotazione con carichi più ridotti, dove peso e dimensioni dell’insieme sono fattori determinanti.
Queste soluzioni consentono di integrare il modulo di rotazione in diversi tipi di macchinari ambientali, adattandosi ai requisiti tecnici del progetto senza compromettere l’affidabilità né la sicurezza del sistema.
Moduli di rotazione per l’industria petrolifera e del gas
Nel settore petrolifero e del gas, i moduli di rotazione sono fondamentali per il funzionamento di piattaforme di perforazione, gru e altri macchinari pesanti. Questi azionamenti garantiscono la precisione necessaria per operazioni critiche, come la rotazione delle piattaforme di perforazione e il sollevamento di carichi pesanti.
I moduli di rotazione per applicazioni nel settore petrolifero e del gas sono progettati per resistere ad ambienti ad alta pressione e offrire prestazioni affidabili in condizioni estreme, rendendoli indispensabili nelle attività di esplorazione e produzione di petrolio e gas.
Serie consigliate: Serie TE e Serie BE Standard per attrezzature del settore petrolifero e del gas.
Tipi di Moduli di Rotazione
Modulo Fisso
Il modulo di rotazione fisso è progettato per applicazioni in cui è richiesto un movimento rotatorio controllato con una struttura meccanica stabile e senza integrazione diretta di sistemi idraulici o elettrici complessi. Viene utilizzato abitualmente come elemento strutturale all’interno di apparecchiature industriali, fornendo supporto alla rotazione e assorbendo carichi assiali e momenti di inclinazione generati durante il funzionamento.
È una soluzione adatta per applicazioni in cui l’azionamento avviene in modo indiretto o esterno e dove sono prioritari robustezza meccanica, semplicità costruttiva e affidabilità nel lungo periodo, soprattutto in ambienti industriali stabili.
Modulo Meccanico
I moduli di rotazione meccanici integrano sistemi di trasmissione meccanica che permettono di trasformare il movimento dell’azionamento in una rotazione precisa e controllata. In TGB Group, questo tipo di soluzioni viene impiegato in applicazioni dove è necessario un equilibrio tra precisione di posizionamento, capacità di carico e facilità di integrazione nei macchinari industriali.
Sono comuni in attrezzature di sollevamento, piattaforme, macchinari mobili o sistemi industriali in cui il controllo della rotazione è critico e deve rimanere stabile anche sotto carichi variabili. Il loro design compatto e la capacità di lavorare in cicli ripetitivi li rendono una soluzione versatile per molteplici settori.
Modulo Idraulico
Il modulo di rotazione idraulico è progettato per applicazioni che richiedono elevate coppie di rotazione, funzionamento continuo e un’alta resistenza meccanica. Utilizza la potenza idraulica per generare il movimento rotatorio, rendendolo particolarmente adatto a macchinari pesanti, attrezzature mobili e applicazioni industriali impegnative.
Questo tipo di modulo si distingue per la capacità di sopportare carichi assiali elevati e grandi momenti di inclinazione, mantenendo prestazioni stabili anche in condizioni severe. Inoltre, la sua compatibilità con sistemi idraulici industriali facilita l’integrazione in apparecchiature dove questo tipo di azionamento è già presente.
Serie di Moduli di Rotazione di TGB Group
Serie BE Standard
Alta precisione e gioco ridotto per applicazioni industriali.
Serie LBE Light
Alloggiamento in alluminio per requisiti di sistema leggeri.
Serie TE
Coppia di tenuta a carichi elevati con vite senza fine globoidale.
Serie TGO Open
Alloggiamento aperto per applicazioni in ambienti puliti.

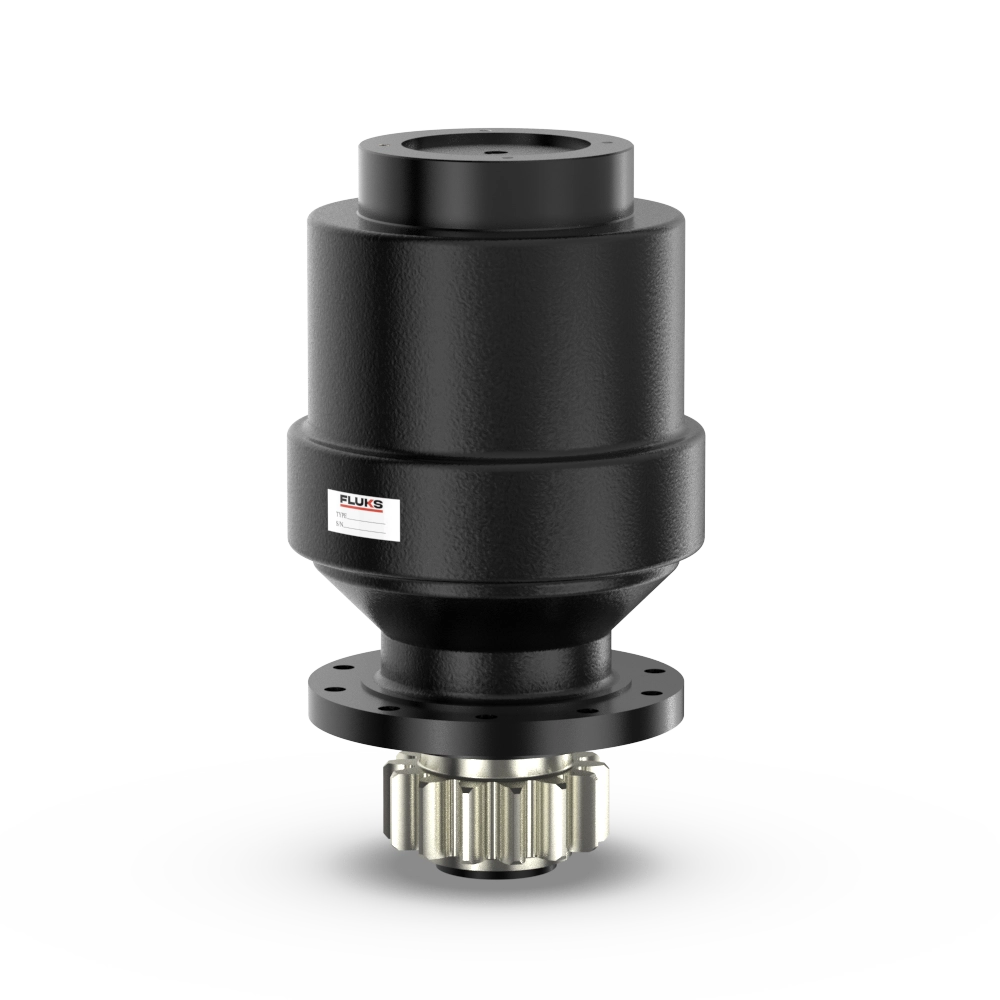

Serie TGP Pinion
Trasmissione a pignone per applicazioni di rotazione ad alta velocità.
Double Worm
Serie a doppia vite senza fine per requisiti di coppia elevata.
TVR Vertical
Coppia di tenuta a carichi elevati con vite senza fine globoidale.
DAD Dual Axis
Coppia di tenuta a carichi elevati e angolo di rotazione completo.
Serie BE Standard
La serie BE Standard è un modulo di rotazione ad alta precisione che offre un gioco ridotto per applicazioni industriali. Dispone di un design con vite senza fine globoidale ed è in grado di sopportare carichi pesanti in ambienti difficili. La sua carcassa completamente chiusa con protezione IP65 lo rende ideale per applicazioni nei macchinari da costruzione ed escavazione, inclusi moduli di rotazione per gru ed escavatori.
Serie LBE Light
La serie LBE è la versione leggera dei nostri meccanismi di rotazione BE e utilizza una carcassa in alluminio per ridurre il peso del sistema. Questo modulo di rotazione è ideale per piattaforme elevatrici e altre applicazioni in cui la riduzione del peso è fondamentale. Mantiene un’elevata precisione e durata, rendendolo una scelta eccellente per piattaforme aeree e applicazioni sensibili al peso. Può essere un meccanismo di rotazione molto piccolo, realmente compatto e leggero.
Serie TE
La serie TE incorpora un ingranaggio a vite senza fine globoidale con dentatura elicoidale, che offre una capacità di carico superiore grazie al suo design a 4 punti di contatto. Questa serie è progettata per applicazioni ad alta coppia ed è completamente sigillata per garantire una protezione IP65. Il modulo di rotazione TE è particolarmente adatto per l’automazione industriale e i sistemi ad alta richiesta, come i moduli di rotazione per inseguitori solari.
Serie TGO Open
La serie TGO è una versione aperta del meccanismo di rotazione TE, progettata per l’utilizzo in ambienti puliti in cui non è richiesta una sigillatura completa. Questo azionamento di rotazione è ideale per applicazioni di automazione in cui un design semplificato può offrire sufficiente protezione e affidabilità. Le applicazioni più comuni includono azionamenti per piattaforme girevoli e moduli di rotazione industriali leggeri.
Serie TGP Pinion
La serie TGP è progettata specificamente per sistemi di trasmissione tramite pignone e corona di rotazione. Offre prestazioni ottimali per applicazioni che richiedono un movimento rotatorio compatto, come i macchinari agricoli e i sistemi di irrigazione. Questa serie è robusta e adattabile a diversi settori che necessitano di una velocità di rotazione più elevata e di un sistema antigioco.
Serie Double Worm
La serie a doppia vite senza fine è progettata per applicazioni che richiedono una grande capacità di carico e una coppia superiore. La configurazione a doppia vite senza fine distribuisce i carichi in modo più uniforme, risultando ideale per attrezzature minerarie e moduli di rotazione per servizio pesante. Offre un controllo eccellente per sistemi che necessitano di un’uscita di coppia elevata e costante.
Serie TVR Vertical
La serie TVR, un modulo di rotazione a un asse, è progettata specificamente per applicazioni verticali come gli inseguitori solari monoasse. Utilizzando cuscinetti o boccole per stabilizzare la scatola degli ingranaggi interna del meccanismo di rotazione, questa serie garantisce un funzionamento fluido nelle rotazioni verticali. Offre precisione e stabilità ai sistemi che richiedono movimenti verticali.
Serie DAD Dual Axis
La serie DAD offre un movimento rotatorio completo in direzione verticale e orizzontale. Ideale per applicazioni con azionamenti rotativi a doppio asse, come sistemi di inseguimento solare e radar, la serie DAD garantisce flessibilità e controllo impareggiabili. Grazie alla sua capacità di gestire coppie elevate su due piani, è la scelta perfetta per sistemi complessi che richiedono un movimento completo a 360 gradi.
Vantaggi dell’Utilizzo dei Moduli di Rotazione di TGB Group
Affidabilità e Precisione
I moduli di rotazione di TGB Group sono riconosciuti per la loro affidabilità e precisione. Grazie a un design robusto, i nostri cuscinetti e le nostre corone di rotazione offrono prestazioni fluide e precise in applicazioni gravose come l’automazione industriale, l’edilizia e i sistemi di inseguimento solare. Le nostre soluzioni di moduli di rotazione garantiscono una manutenzione minima e una lunga durata anche negli ambienti più difficili.
Esperienza nel Settore e Presenza Globale
Con oltre 30 anni di esperienza, TGB Group è leader nella produzione di moduli di rotazione e offre soluzioni personalizzate per industrie di tutto il mondo. La nostra presenza globale e la nostra ampia esperienza ci consentono di soddisfare esigenze uniche, sia che si tratti di piccoli moduli di rotazione per applicazioni specializzate sia di grandi moduli di rotazione per settori esigenti.
